Live! Eclipse Lunar 2000

Live! Eclipse Lunar トラフィックロググラフ

全体トラフィック

中継開始前の16日18時頃から徐々にトラフィックが増え始めたが、 20時頃に live-eclipse.org の DNS 情報が引けなくなり、アクセスが減る。
その後、国立天文台や Yahoo! からのリンクをたどってアクセスが増え始め、結果的に 23 時頃にピークを迎える。
その後中継終了の 0 時頃から急激にトラフィックは減った。

全体として妥当なピークカーブを描いているので、DNS トラブルによって全体的なトラフィックは減ったとしても、Web 網自体は機能していたと言えるだろう。
全体では 16日 18 時から17日午前 6 時までで 160 万ヒット程度であった。

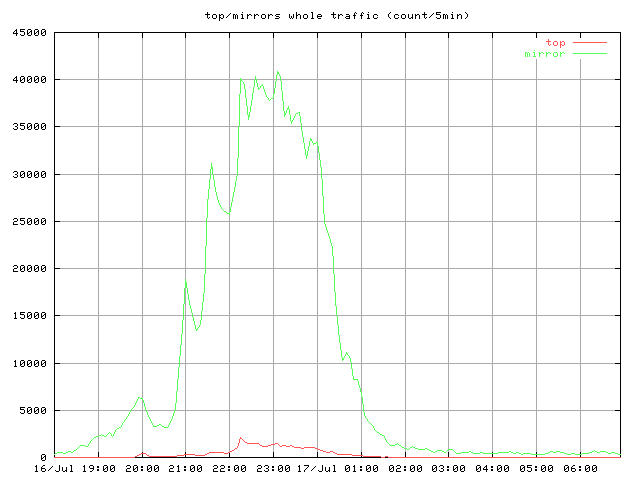

中継時間帯全体の 5 分ごとのヒット数。トップサーバと全ミラー。
ピークでおおよそ 40000 hits/5min ( = 133 hits/sec )

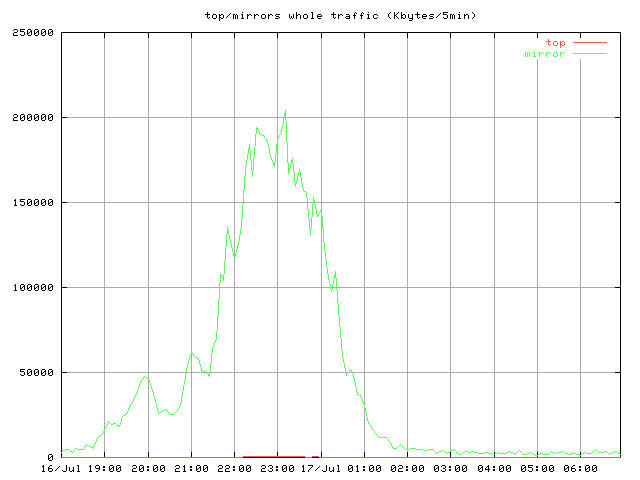

中継時間帯全体の 5 分ごとのバイト転送量。トップサーバと全ミラー。
ピークでおよそ 20MB/5min ( = 5.3 Mbps )

(注) top server はリダイレクトだけのためバイト量は少ない。

ミラーごとのトラフィック分担詳細

Apache Rewrite Round Robin による負荷分散を仕掛けていたため、各サーバの処理能力見積もりに応じたトラフィック分配が行われた。
負担率は mbs etl が 2 で他が全て 1 。但し ne (NISSHO ele) のサーバは同一サイト内に隣接して三台設置されているので、これを一つのサーバとみなせば負担率 3 となる。グラフでは ne は三台合わせた数値で示した。
なお、ここには倉敷芸科大(負担率 1 )のログが含まれていない点に注意。

前半で高いトラフィックを記録している luna4 は元 luna3 という名前で、これが何故か Yahoo! に載っていたため、予期しない時期に桁違いに高いアクセスを集めている。 luna5 も元は luna2 という名前で Yahoo! に載っていたため、こちらにもアクセスが来ている。
それ以外のホストには live-eclipse.org 経由で徐々にトラフィックが来ていたようだが、20:00 少し前くらいから DNS が停止したためか、トラフィックが急激に下がり始めている。
ただしYahoo のせいか、luna4(luna3), luna5(luna2) は余り影響を受けていないように見える。
22時過ぎに luna3 の実体を top server である luna になるよう設定し、ミラーサイト全体にトラフィックが回り始めている。
luna3はluna4と名前を変えて負担率 2 でミラーに参加。
21:20 頃の急落や22:00前からの漸増の理由は不明。 IRC のログから見て、21:20 には天文台他のページに luna.clara.co.jp へのリンクが張られはじめが、そのためか?
その後 luna2 も 22:50 頃に実体を luna にし、luna5 と変名して負担率 1 でミラーに参加した。

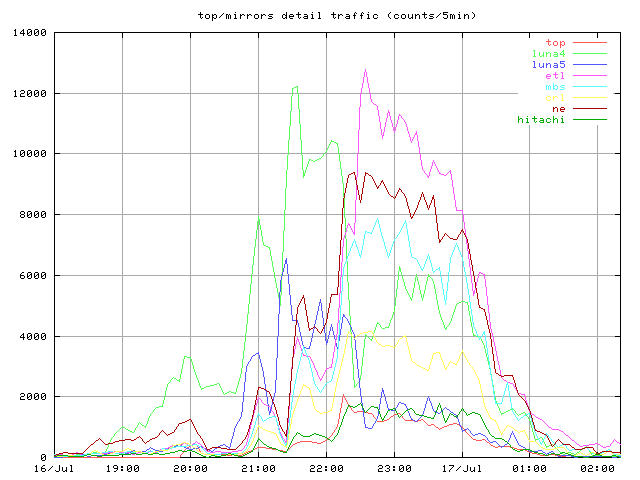

トップサーバ・ミラーサーバの 5 分ごとの処理負担 (ヒット数)

トップサーバ(最下段の赤線)の上下につれて全体がシンクロして上下している点に注目。
但しluna4/luna5 の動きは前半 Yahoo からのトラフィック流入があるため不規則的。
また、ne は負担率 3 のため、etl を超えるべきであるが、恐らく22:00過ぎから 0:00 ごろまでの間、サチっている。ホストそのものに処理能力の余裕があったのは安田が login して確認したため、回線系の問題であろう。

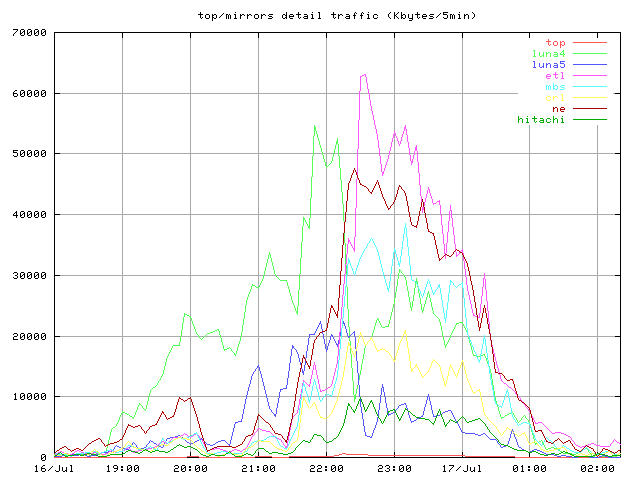

トップサーバ・ミラーサーバの 5 分ごとの処理負担 (バイト転送量)

hitachi はピークで 266Kbps を出しており、T1 のサイトとしてはまだ余裕があると思われるが、アクセスが 1:9 以上で日本からのものと思われるため、US にサーバが設置されていることが影響している可能性がある。

ne サイトにおけるサイト内負担率

NISSHO ele から提供して貰った三台のマシンは全て同じサイトにある。負荷分散は Top server からの Apache Round robin に任せ、特別な扱いはなにもしていない。とりあえず回線を共用しているので上記グラフでは合計した値を載せている。各サイトごとの負担率を以下に示す。

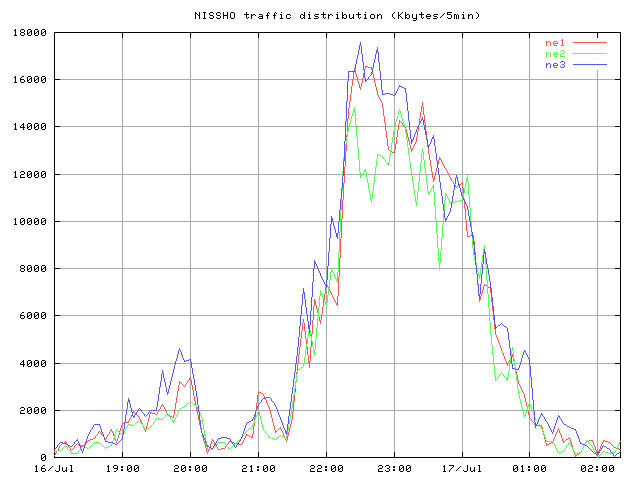

NISSHO サイトにおける負担率の変化

非常にきれいにシンクロして変化しており、top server での Round Robin 処理がかなり正しく機能していたことが分かる。
ただし ne2 サイトの落ち込みの原因は不明。ne 全体でサチっていたようなので、恐らくその影響か。

マシン・回線スペック

クララオンライン (clara) (Top Server / Mirror 両方)
	NSPIXP3 に直結 30 Mbps

	Pentium III 600MHz / 256MB / 9GB SCSI x2 (RAID1)
	100M NIC (3com Chip) / Laser5 6.0 / kernel 2.2.5
	luna2.clara.co.jp(210.158.212.5) PentiumII 400MHz

郵政省 通信総合研究所 (CRL)
        IMNET 50Mbps
        Sun Ultra IIic-Engine 440MHz / 1024MB / 9GB / Solaris 7 / Apache1.3.12

電総研 (etl)
        OC3 IMnet
        Pentium II/Xeon 450MHz x 2 / FreeBSD 3.1 SMP kernel / Apache 1.3.6 (?)

日商エレクトロニクス (ne)
        PSI に 10Mbps
        Cobalt RaQ3 (3 set) K6 300MHz / 288MB / 8.4GB
        100M NIC (Intel Chip) / RedHat 5 / kernel 2.2.12C3

毎日放送 (MBS)
        Sun Ultra Enterprise 250 / UltraSPARC-II 400MHz / 512MB / apache1.3.12
        NSPIXP3 (NTT SC)

日立ソフトアメリカ (hitachi)
        T1 in US
        Hitachi Flora SM1 / PentiumPro 200MHz x4 / 256MB / Solaris 2.6

倉敷芸科大
        WIDE 10Mbps / OKIX 155Mbps
        Pentium III 550Mhz / 256MB / 10GB / 100M NIC (3Com Chip)
        FreeBSD-3.4
